Повелся!(клинок)

[pitrovich719]

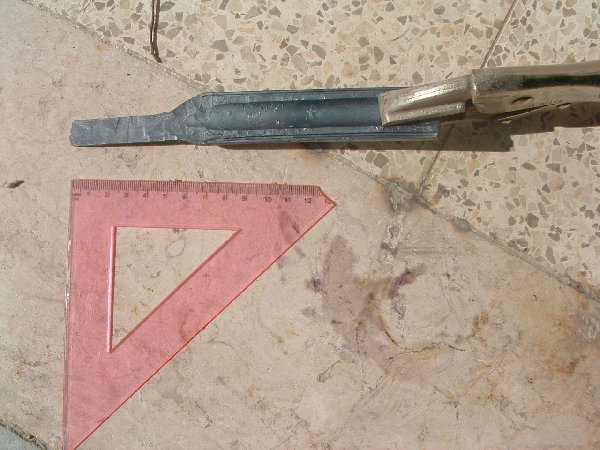

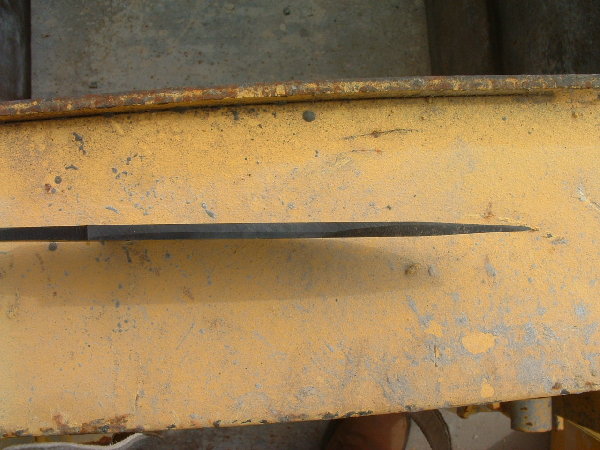

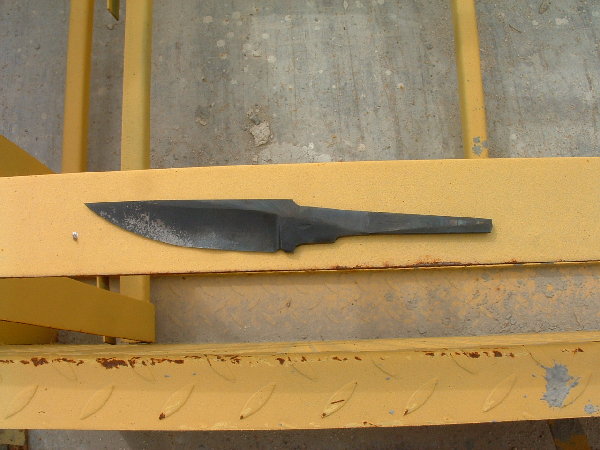

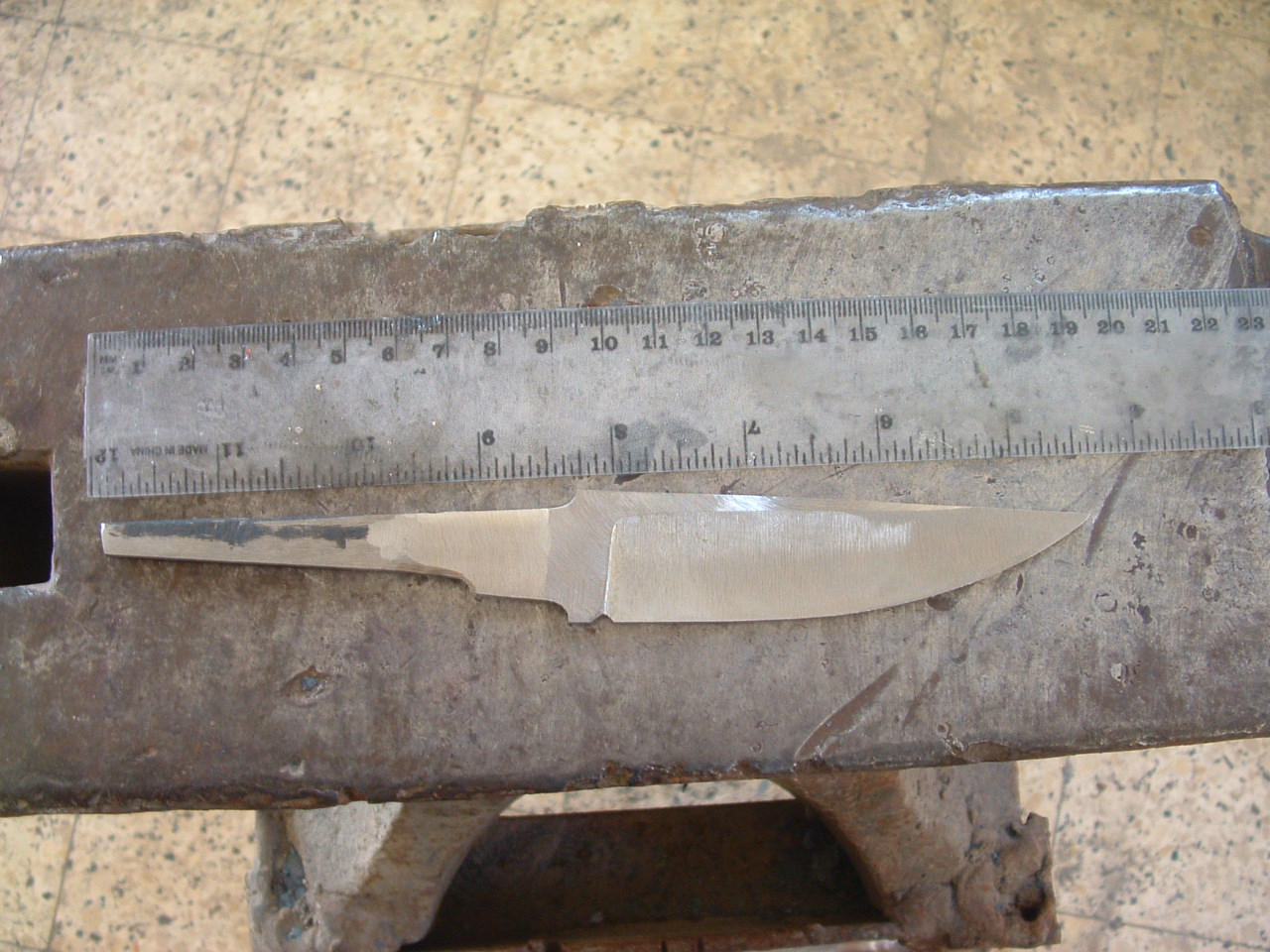

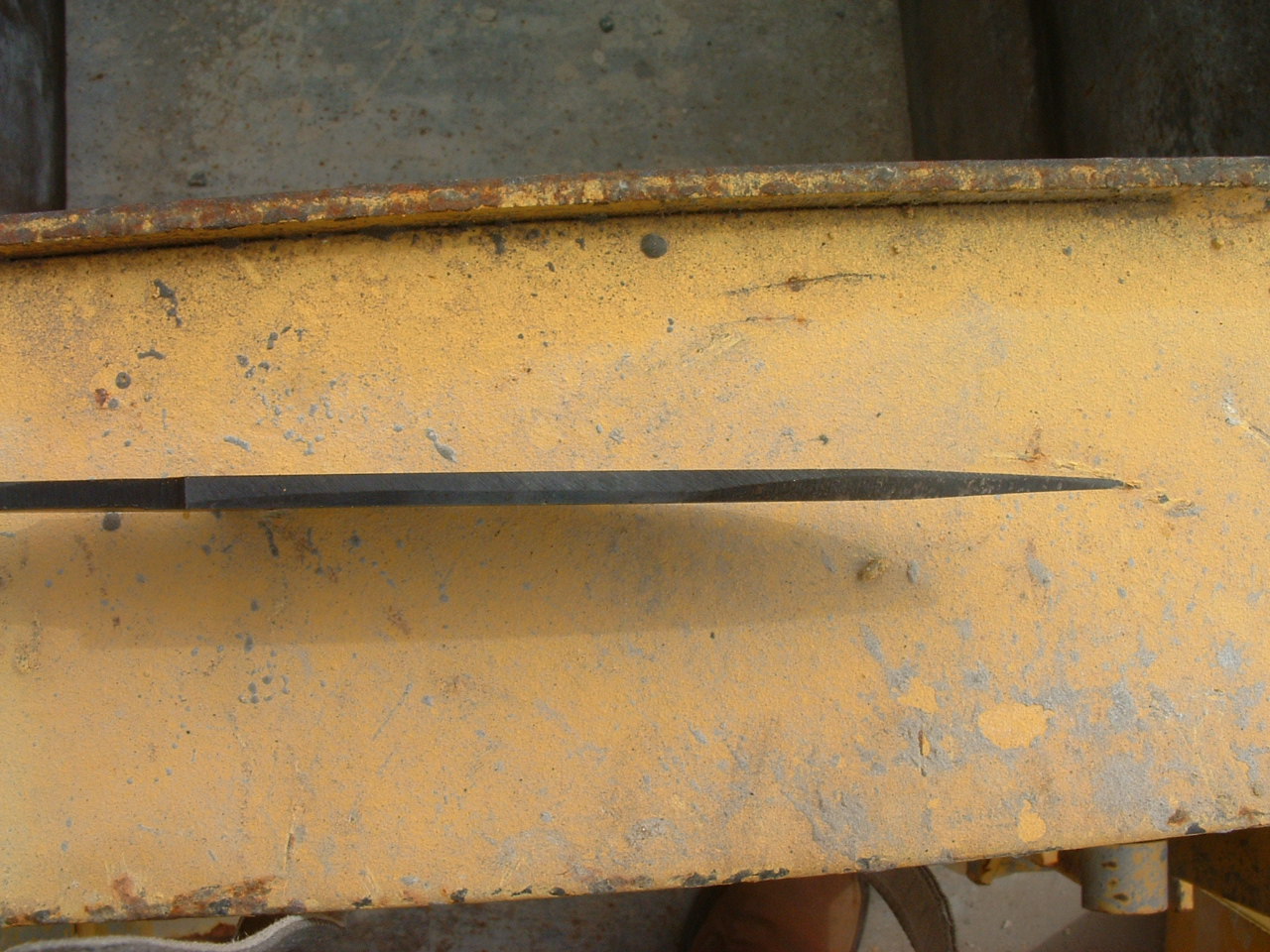

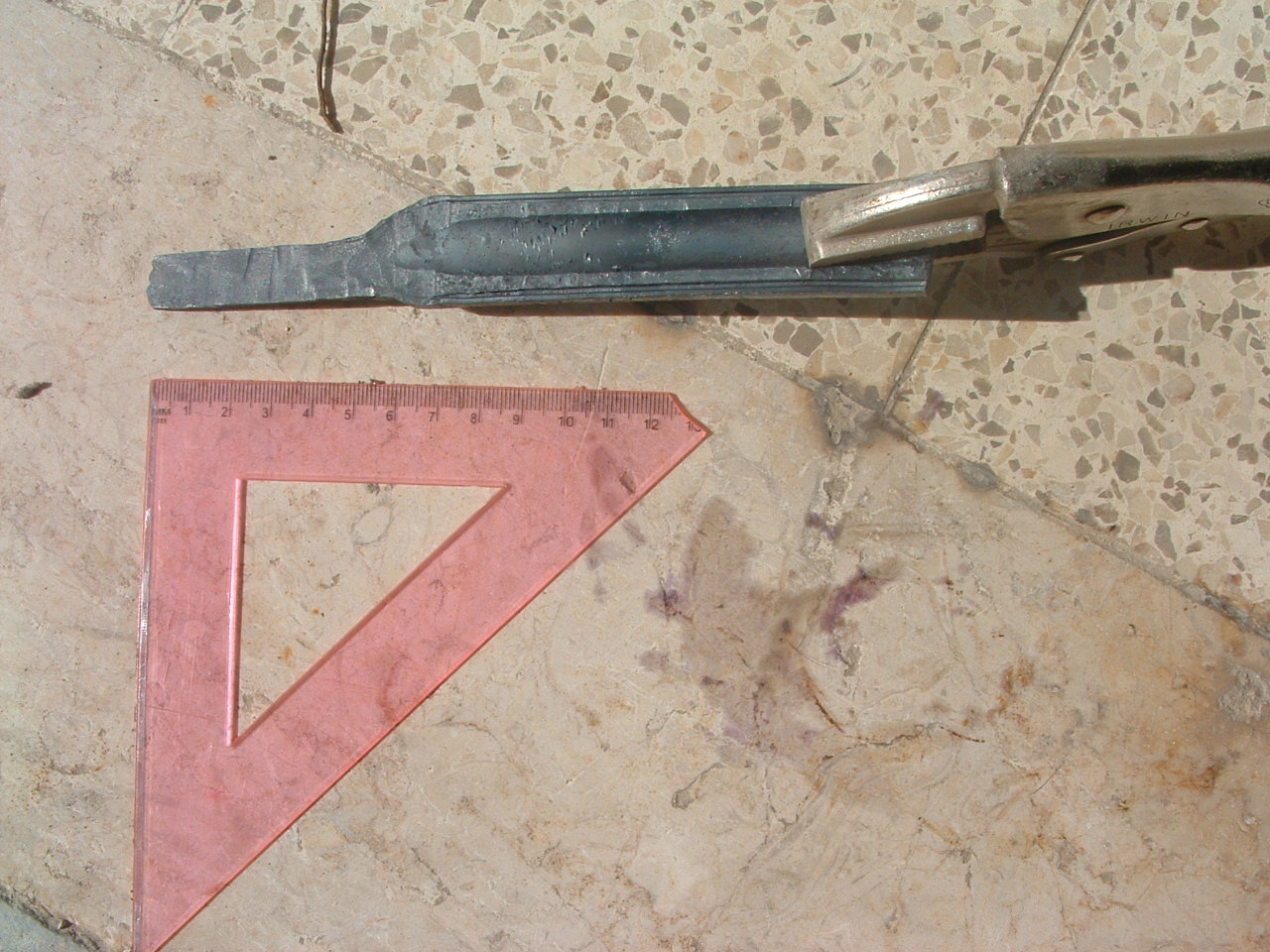

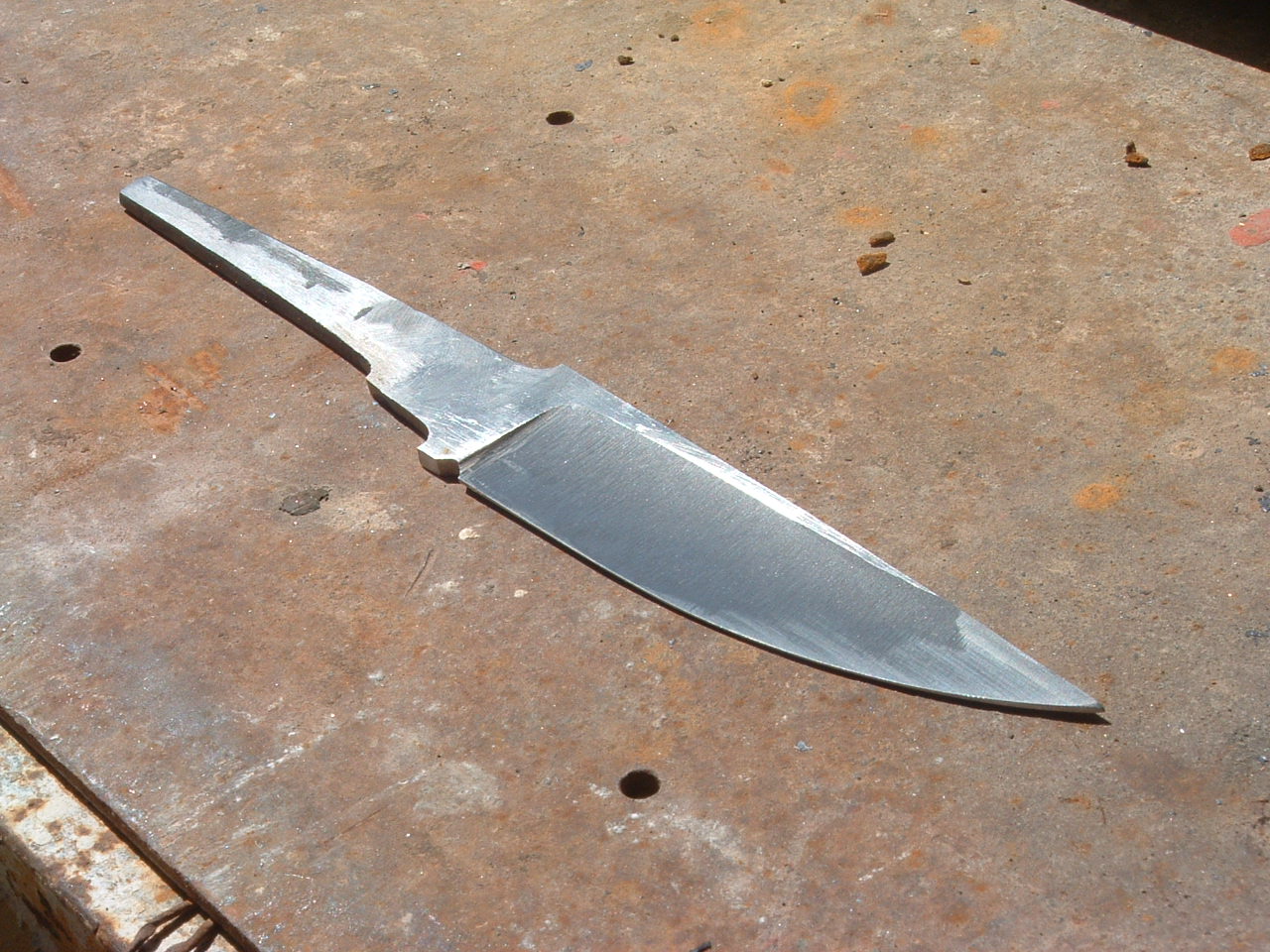

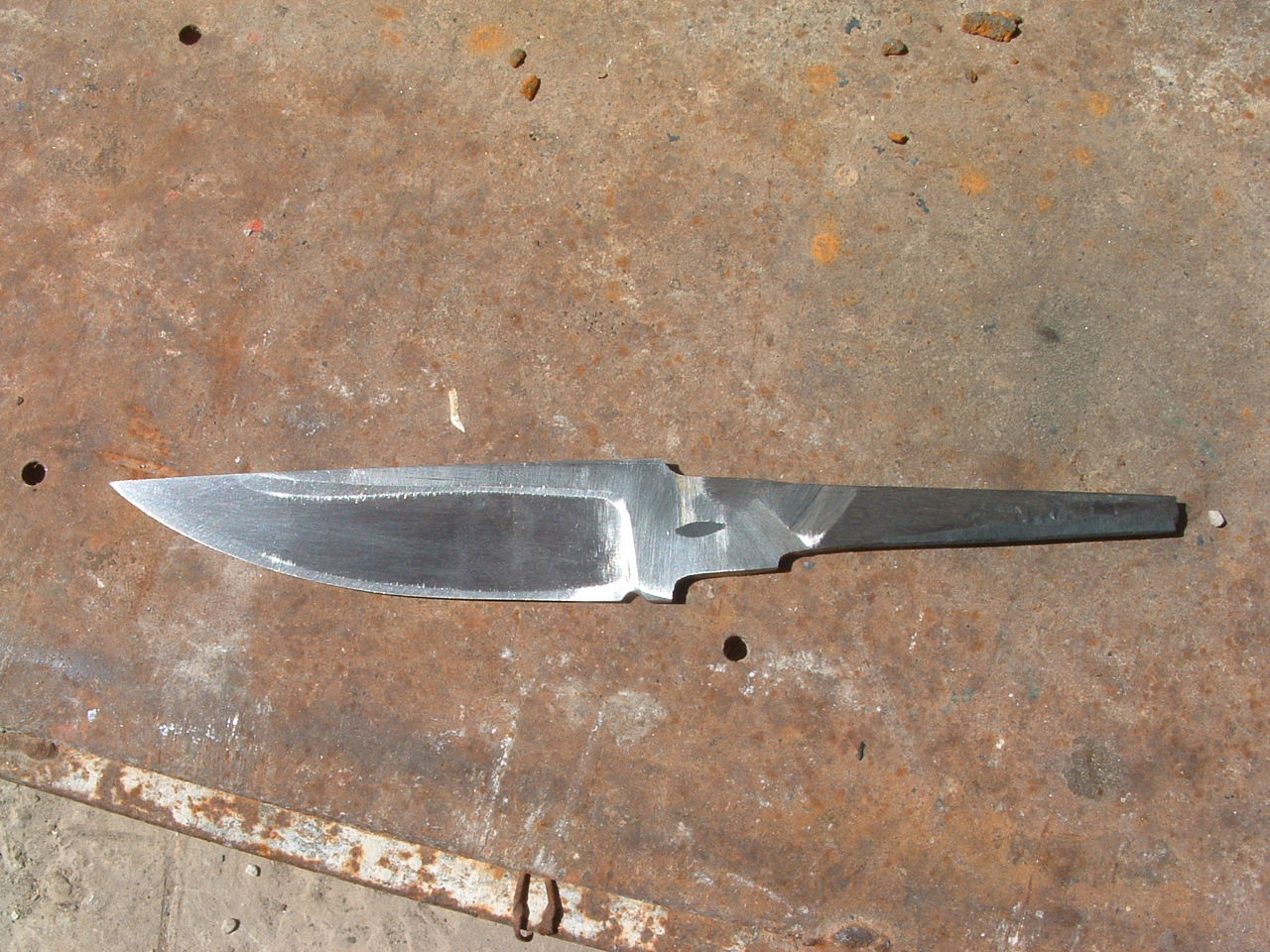

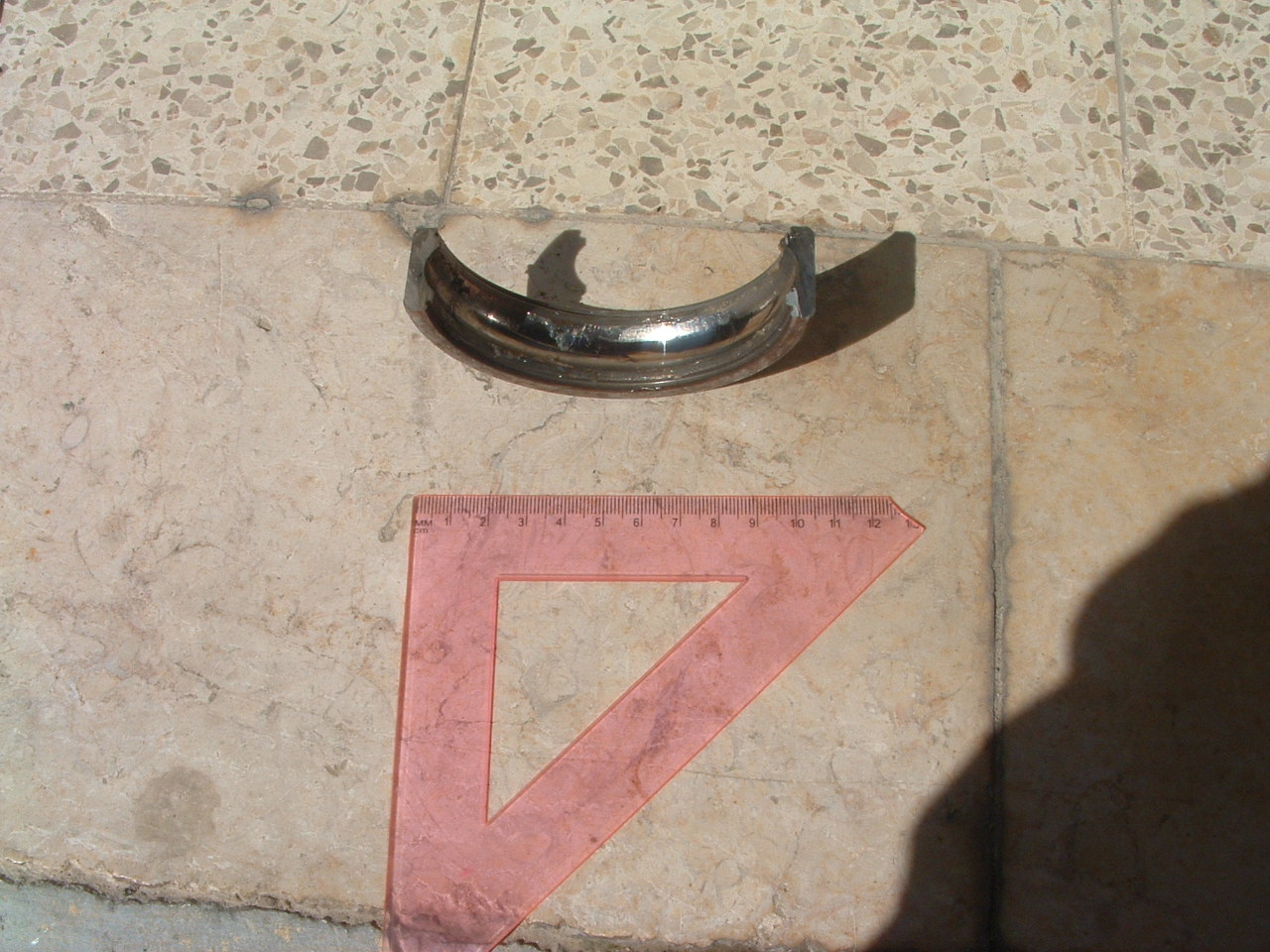

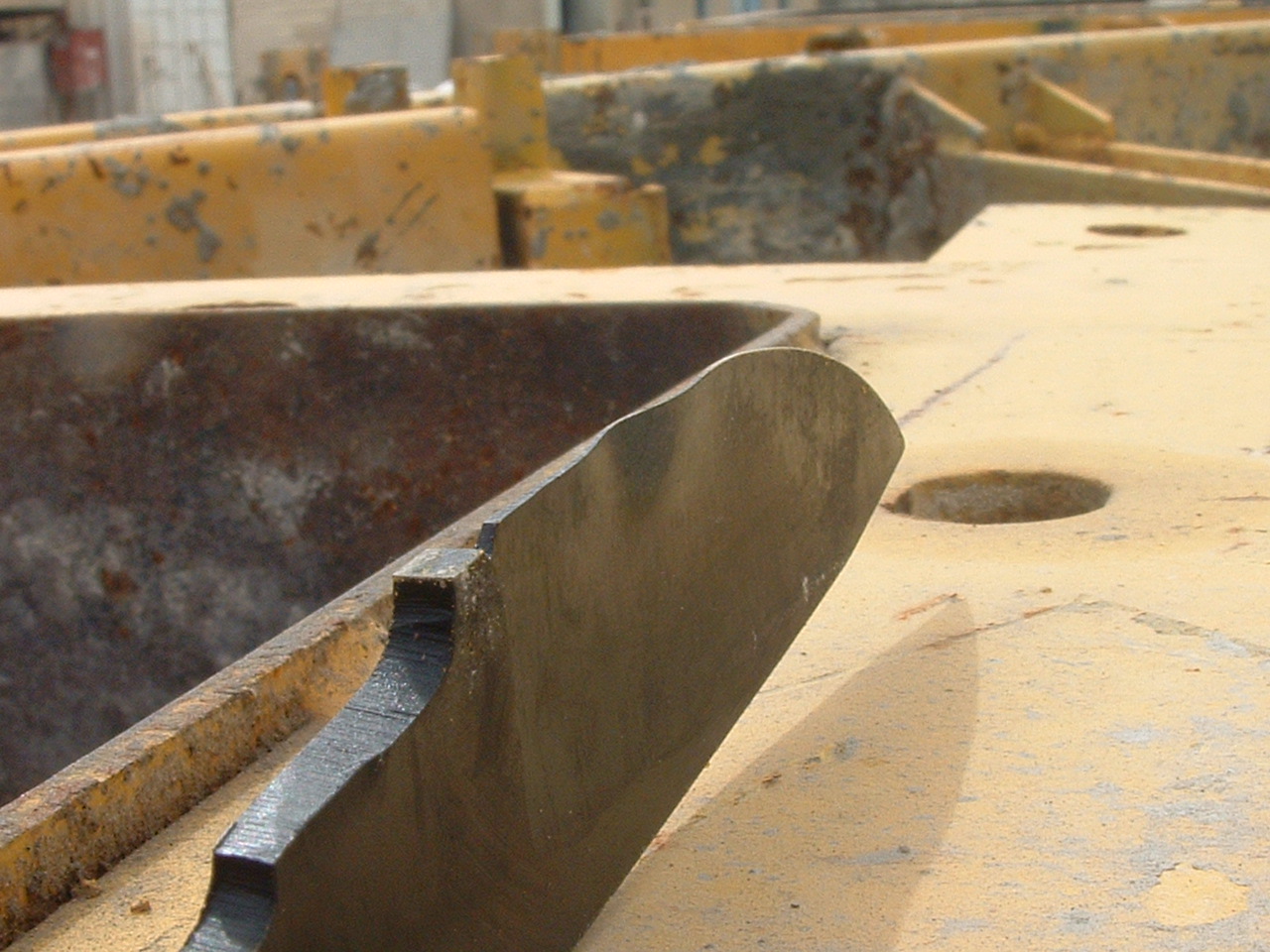

Наладил газовую печь. Попробовал ковать. получилось на мой взгляд неплохо, но при закалке повело. Подскажите что не так, и можно ли вылечить?Сталь англицкий подшипник, точнее не скажу, не обесудьте, клин по обуху110мм по кромке 90.,ширина 24.,высота спусков 19 ,толшина у кромки 1м,обух 3,2.С такими размерами разогрел до немагнитного состояния и в масло .Сильно растроился. Если смотреть с обуха идет влево вправо влево. Прикалился так что швецарский надфиль поет, страно,разогревал только до немагнитного состоя повело влево вправо если смотреть с пятки.

[DRAFT]

pitrovich не ищи легких путей


заметил очень большую разницу между обухом и режущей кромки
(скорей всего пережог РК или быстрый нагрев)
для начала надо оставлять чуть больше толщину на спусках чтоб потом довести с водичкой

теперь самое главное закалка это очень важный процесс при изготовления ножей
надо точно знать марку стали и температуру закалки
http://talks.guns.ru/forummessage/5/87981.html

изготовить приспособление для ножей
(чтоб заготовку ножа можно ставить на обух или на ровную плоскость) сделать можно из огнеупорного кирпича
и желательно чтоб прогрев был равномерный


только опыт и знание дадут неплохой результат

в свое время я не один год потратил на закалку и попортив не одну заготовку

[pitrovich719]

Насчет прогрева 100%.не мог решить проблему,изза формы клина нос прогрелся через секунд 5 .я смыкал туды сюды клинок ,чтоб прогрелся равномерно.Как только перестал магнитить , в масло,кромкой вниз.Вижу две ошибки.Не равномерные спуски ,перегрев.Дмитрий Малахов посоветовал держать соотношение 1к 3 , то есть если обух 4,5 то кромка 1,5 , ( перед закалкой)

[nozh2002]

В лучших домах Филадельфии используют соляные ванны - расплавленную соль для равномерности прогрева и предотвращения окисления, а для закалки клинок зажимают в бутерброд из двух массивных кусков металла. Однако подробностей не знаю.

Спасибо, Василий.

[pitrovich719]

Можно подробней про соляные ванны?И обкладки исползуют на выведенные спуски?Просто я определяю закалочную Т магнитом , но допустим ползоватьса опытом,т.к. наверняка описаные технологии расчитаны не на таких как я.Можно ссылочку? офф 2нож2002,обсолютно с Вами согласен насчет матча Шараповой с ентой, как ее.!

[p48]

pitrovich а причем Шарапова что-то я не понял

[pitrovich719]

Виноват,не по делу.Просто почитал дневник Василия,.Но есче раз извените,не по делу...

[nozh2002]

Сорри, за задержку с ответом...

Я читал перевел обзорную статью Тима Завады:

http://playground.sun.com/~vasya/HeatTreatment.html

К сожалению это обзорный материал.

Насчет закалки между металлических пластин - это мне J.P.Holmes говорил и что такое я помоему читал на BF. Как это делается на выведенных спусках мне самому непонятно. Он мне предлагал попробовать самому закалить сталь - а я типа сказал что там пар от масла и другие хазарды... Вот он мне и сказал что между пластин зажимают сталь и никакого кипящего масла. Может быть я его спрошу при случае. Но сейчас что знал все сказал.

Но вы же сами придумаете как это сделать - главное основная идея - охлаждать металлом при закалке. Может быть это только для прямых спусков?

Спасибо, Василий.

[david]

а если использовать не сплошные пластины а набранные например из кусков тонкой медной проволоки?

[pitrovich719]

Где-то видел, в фольгу,помоему нержавеющую,заворачивают.А вот васчет обмазки,использовал глину 970с т обжига,но к сожалению обмазка потрескалась еще до печки.Видимо надо добавить песок ( как в цемент),вопрос речной песок покатит?Возможно,бутылок натолочь?Или угля?До какой дисперстности толочь?Какая пропорция?

[david]

вопрос-можно ли вместо расплавленной соли использовать алюминий?
